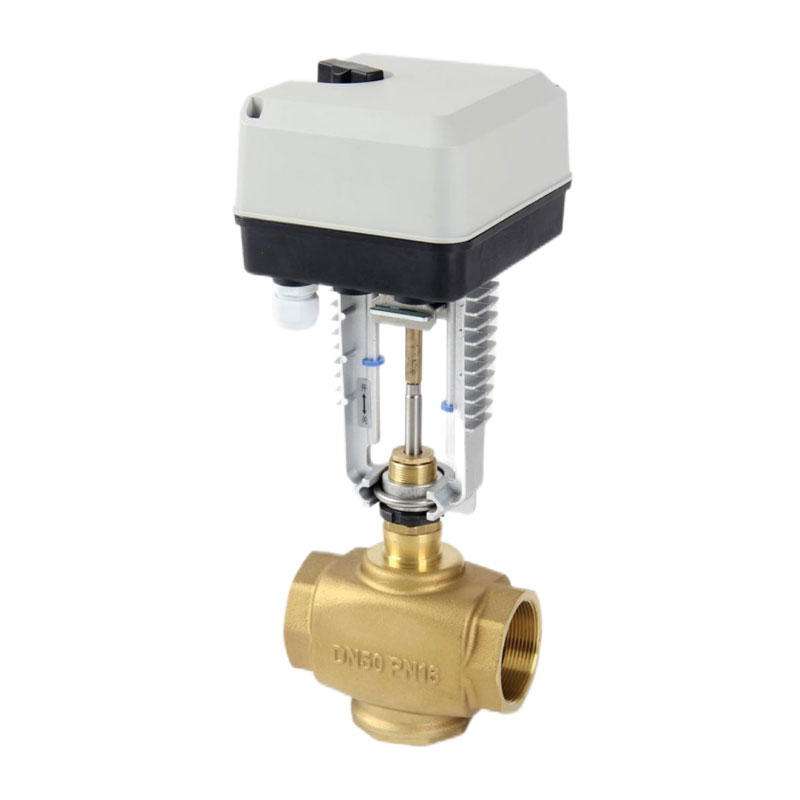

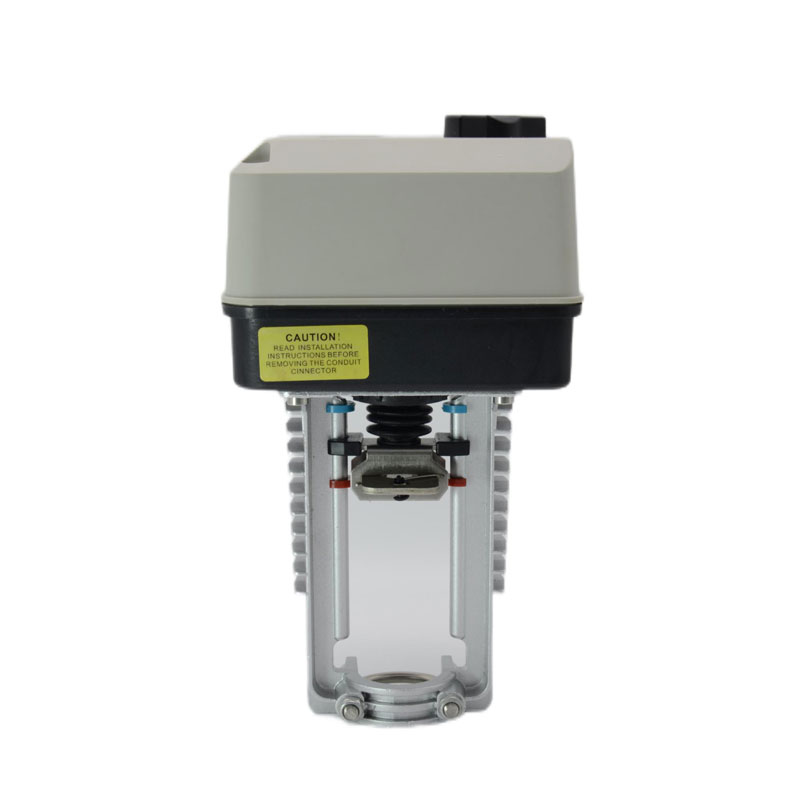

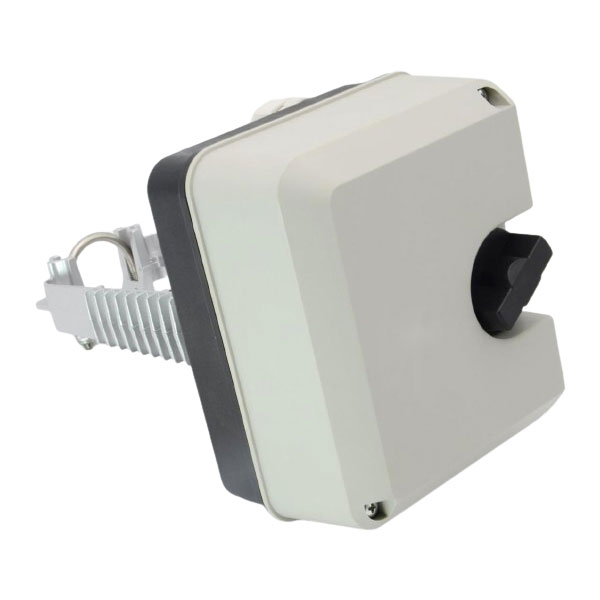

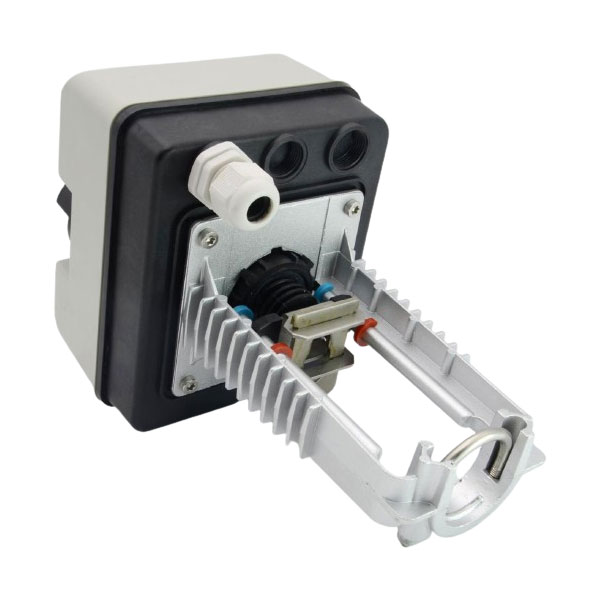

Електричен актуатор од серијата A8088

Активаторот A8088 има два вида преклопна вредност (31) и аналогна вредност (32), кои се совпаѓаат со DN40 / Регулациски вентил DN50 / DN65. Широко се користи во воздухот климатизација, ладење, греење и градење инсталација едноставна и брза автоматска контрола системи, кои можат точно да го прилагодат медиумот проток во системот за да се постигне целта на контролирање на температурата, притисокот и заштедата на енергија

Испрати барање

Опис на производот

Карактеристики на производот

◆ Не е потребна шипка за поврзување, едноставна и брза инсталација

◆ Ниска потрошувачка на енергија, без одржување

◆ Неуспешна позиција опционална (кога недостасува контролен сигнал)

◆ DC0 (2) ~ 10V влезен сигнал (аналоген)

◆ DC2 ~ 10V повратен сигнал (аналоген)

◆ Ограничување на крајната точка и рачен прекинувач

◆ Антикорозивен дизајн

◆ Прецизно позиционирање на вентилот

◆ Адаптивна функција за мозочен удар (аналогна)

Технички параметри

Електрични карактеристики	AC24V 50/60Hz	Користени материјали	Брзини: ПОМ, најлон
Погонски потисок	800 Њутни		Долна плоча на редуктор: галванизиран челик
моќ	Максимална 12VA (на AC24V)		Држач: леана алуминиумска легура
Ефективна маршрута	20/40 мм		Школка: инженерска пластика ABS отпорна на пламен
време на патување	Кога фреквенцијата е 50Hz,114s Кога фреквенцијата е 60Hz,95s	Ограничување на температурата	Температура на околината: -10 ~ 50 ° C Температура на складирање: -40 ~ 50 ° C
Излезен отпор	1KQ	влажност	1% ~ 95% RH некондензирачки
Ниво на заштита	IP54	Температура на течноста	<150℃
Тежина	2,4 кг	Спецификации на телото	DN40 / DN50 / DN65 (регулациски вентил)

Дијаграм за поврзување

Инсталација на производот

1. Ставете го возачот во горниот врат на телото на вентилот, Користете Ален клуч од 4 мм за да ја затегнете завртката за поставување.
(Забелешка: Прво поправете ја десната завртка)

2. Турнете ја фиксираната клешта од пружината за да ја задржите притисната; Подигнете го капачето на стеблото и вградете ја главата на капачето на стеблото во фиксната жлеб за стегач

3.Олабавете го прицврстувачот на капачето на стеблото, а потоа затегнете го капачето на стеблото; Проверете дали фиксната клешта го стега капачето на стеблото.

4. Одвртете го рачното оперативно вртливо копче и потоа олабавете го завртката на куќиштето на погонот,Отворете го заливот

Работење на производот

Погонот е управуван од реверзибилен синхрон мотор со стеблото на вентилот нагоре или надолу. Кога вентилот може да биде целосно отворена или затворена, ќе се генерира реакциона сила на возачот, а микро-прекинувачот внатре во возачот ќе да се исклучи, а возачот ќе престане да работи. Застанете во која било точка стабилно кога нема сигнал. Сигналот што го испраќа поединечниот контролер на погонот може да го натера моторот да ротира во насока на стрелките на часовникот или спротивно од стрелките на часовникот

Големина на моделот

Мерки на претпазливост

◆При поправка на возачот, напојувањето мора да се исклучи за да се спречи оштетување на деловите на машината или избегнувајте електрично истекување за да предизвикате жртви.

◆ Кога е приклучен напојувањето, не обидувајте се да ја поврзете или исклучите жицата.

◆ Возачот мора да биде заштитен за да се спречи истекување на вода и оштетување на внатрешните делови и моторите.

◆ Возачот не треба да биде покриен со термоизолационен материјал.
