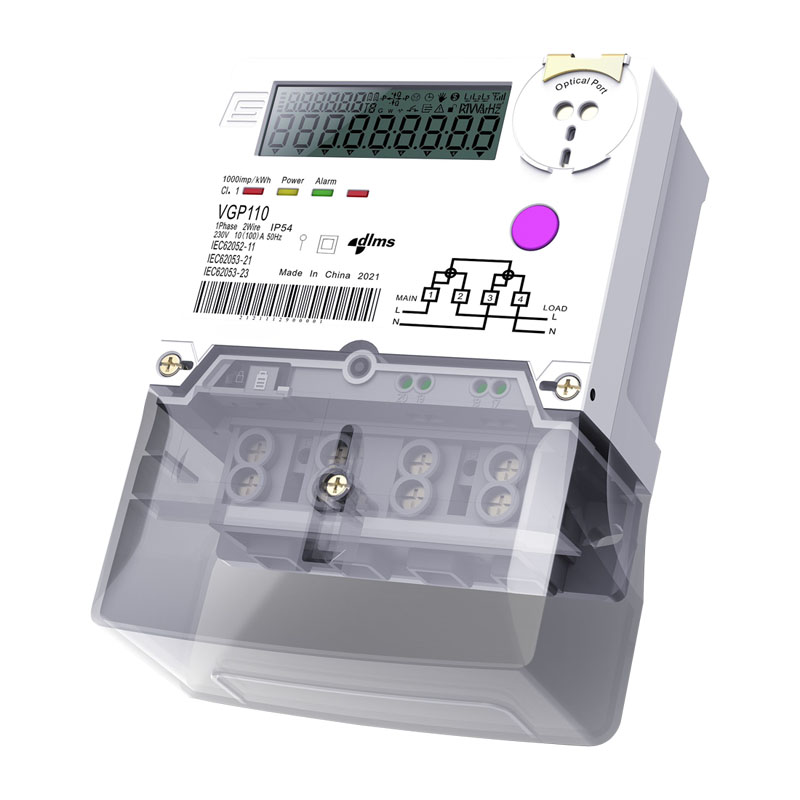

Еднофазен паметен мерач за подготовка

Xinkong Еднофазен паметен мерач за подготовка.

Испрати барање

Опис на производот

Апликација

Мултифункционален паметен мерач на електрична енергија за употреба во еднофазна мрежа, двожична.

Овозможува директно мерење на активна и пасивна енергија и параметри на три мрежи.

Дизајниран за примачи од сите тарифни групи.

Дизајниран да работи со сите паметни системи на ум.

Функционални карактеристики

1.Мерење

1P2W или 1P3W врска, Директно поврзување.

2.Сегментиран LCD дисплеј

Големина на површина на екранот: 67mm x 21mm

Големина на цифри на екранот: 5,1 mm x 10 mm Голем дисплеј со 8 сегменти што може да се конфигурира автоматски и рачен список со приказ Екран читлив без главно напојување Задно осветлување за да се зголеми способноста за читање во услови на слаба осветленост (опционално).

3.Читање без опции за напојување

Вградена литиумска батерија (опционално)

Дополнителен супер кондензатор (опционално)

4.Податоци за наплата

12-месец (датум и време, енергија, максимална побарувачка, кумулативна максимална побарувачка).

5.Временски часовник и календар

Точност (дневно отстапување): 0,5 секунди (@23°C)

Време на резервна копија од 10 години без струја (литиумска батерија)

Тип на календар што може да се конфигурира: MMDDYY,DDMMYY,YYMMDD.

6. Вчитај профил

Складирање над 90 дена (3 канали, интервали од 15 минути)

Време на складирање/Статус/Енергија/Побарувачка/Моментален просек/минимум/максимални вредности за меѓусебно времетраење…

Програмски интервали.

7. Настани и откривање манипулации и аларми

Пријавување за сите настани со временски печати и збор за статус

Напредно откривање на манипулации за затворено, отворен капак на приклучокот, силно магнетно поле

Бајпас, обратна струја, над напон, под напон...

8.Комуникации

Оптичка порта (опционално), RS-485 Multi-Drop (опционално)

Комуникација со далечинскиот систем кој размислува за вградениот PLC модул или еден од заменливите комуникациски модули Стандард:IEC 62056-21,DLMS/COSEM,STS

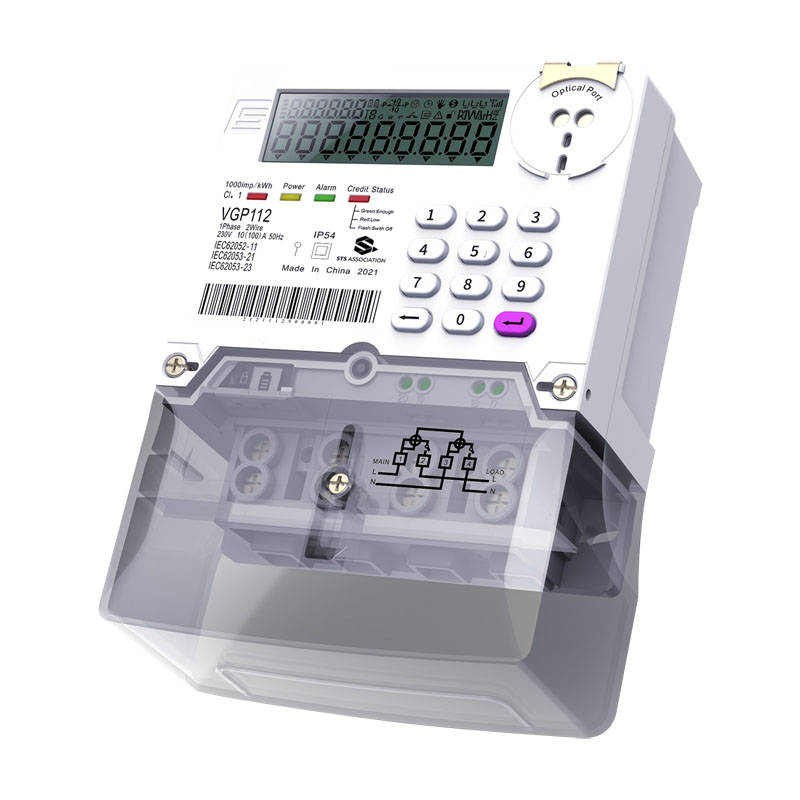

Локална тастатура (опционално)

9. Безбедност

Безбедна комуникација со протоколот DLMS/COSEM, вклучувајќи авторизација и шифрирање. До 4 независни безбедносни нивоа, Управување со пристап до податоци за сите порти.

Технички параметар

Номинален напон	1P2W120V/240V 1P3W L1-N е 120V, L2-N е 120V, L1-L2 е 240V Опсег на работен напон 80%...120%Un
Номинална (макс) струја	5 (40) А, 5 (60) А, 5 (80) А, 5 (100) А
Номинална фреквенција	50 Hz или 60 Hz, + 5%
Почетна струја	0,4%Ib за активни 0,5%Ib за реактивни (опционално)
Точност	IEC класа 1/2
Константа на метар	1000 imp/kWh 1000 imp/kvarh (опционално)
Комуникациски порти	Оптичка порта (опционално) RS-485 Multi-Drop (опционално)
Резервна копија на RWP и време	Супер кондензатор (опционално Вградена батерија (опционално)
Копче за функција	Екран (опционално) Тастатура (опционално)
Електронски излези	RS485 завртки
Еколошки	Опсег на работа: -25°C до +60°C Ограничен опсег: -40°C до +75°C Опсег на складирање: -40℃ до +80°C Релативна влажност: до 95% не се кондензира 30 дена Заштита од навлегување: IP54 (во врата)
Потрошувачка на енергија	Коло на напон (активно)≤ 2W Коло на напон (привидно)≤10VA Струјно коло ≤4VA
Јачина на изолација ЕМС	Тест за наизменичен напон 4,4kV Испитување на импулсен напон 8kV Електростатски празнења (Контактни празнења) 8kV Електростатски празнења (Воздушни празнења) 15kV Тест за пренапонски имунитет 6kV Тест за брзо минливо пукање 4,4 kV Електромагнетни RF полиња (80MHz до 2000MHz) 10V/m (со струја), 30V/m (без струја)
Заштита од изолација	Класа II
Запечатување	Завртка Ултразвучно заварување
Тежина	Приближно 0,92 кг
Димензии (В xШxД)	Со краток капак на приклучокот 126 мм x 110 мм x 51 мм
