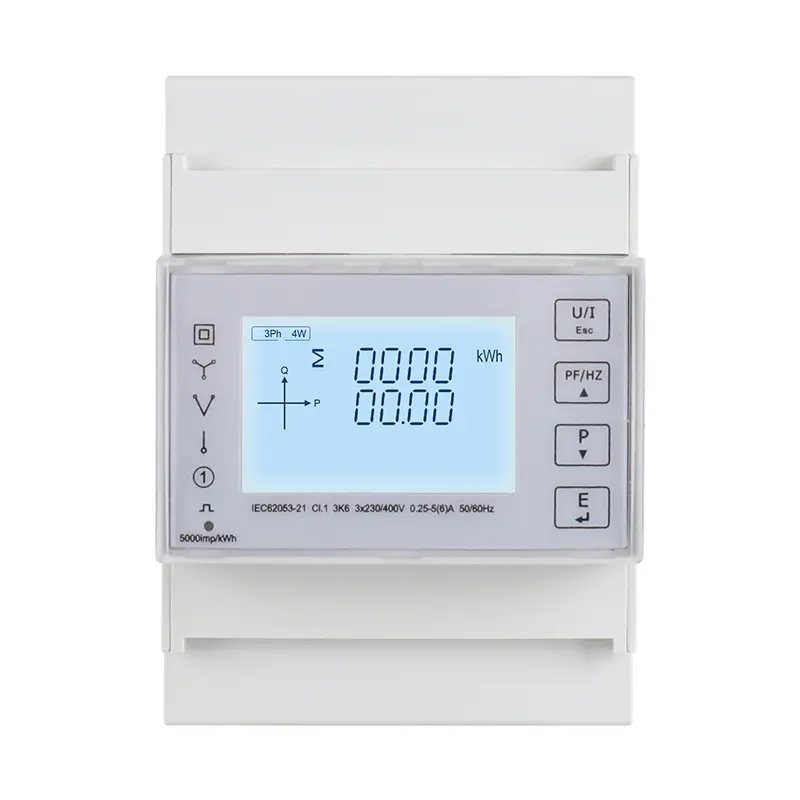

Три фаза четири жица DIN Rail Multifunction Energy Smart

Xinkong Electric е професионален три фаза четири жица DIN Multifunction Multifunction Energy Smart Meter Производител и снабдувач во Кина. Ние сме специјализирани за мерење многу години. Нашите производи имаат добра цена предност и ги покриваат поголемиот дел од пазарите во Југоисточна и Средна Азија. Со нетрпение очекуваме да станеме ваш долгорочен партнер во Кина.

Испрати барање

Опис на производот

Три фаза четири жица DIN Rail Multifunction Multifunction Smart мерење на поддршка и анализа на разновидност на параметри на моќност, како што се напон, струја, четири квадрантни моќ Параметри, фактор на моќност итн.; Во меѓувреме Тие исто така можат да обезбедат the measurement of multiple electric energy parameters , such as two way active energy, reactive energy, monthly and daily electricity consumption statistics.This series of products also can support the analysis of electric power parameter measurement in 1P2W and 3P4W grid environment, is suitable for power monitoring for photovoltaic inverter, new energy electricity consumption statistic analysis, real time power monitoring and a variety of other environments, has the multi-function, high stability and Карактеристики на долг живот. Оваа серија на производи со комуникациски интерфејс RS485, максимум стапка на бауд Поддршка 38400bps, поддршка на протоколи за комуникација Modbus RTU. Лесно може да ја реализира функцијата на читање на далечински податоци и да го усвои дизајнот на LCD на голем екран и клуч за чувствителни на допир, што може лесно да го изврши локалниот преглед и да постави работа на параметрите на варијанта. Производот има функција за заштита на лозинка, што обезбедува безбедност на податоците на производот.

Три фаза четири жица DIN Multifunction Multifunction Energy Smart Meter е дизајниран за мониторинг на електрична енергија на фотоволтаичен инвертер, статистичка анализа на нова потрошувачка на електрична енергија, потреби за мониторинг на електрична енергија на комуналните услуги на електроенергетскиот систем и интелигентни згради. Неговата целосна комуникациска функција е многу погодна за различни системи за контрола, системи SCADA и Системи за управување со енергија.

Карактеристики

Максимална струја 100Директна пристап

Монтирање на железничката железница, Стандардна ширина на модулот 4.

Мултифункционален параметар мерење, обезбедување напон, струја, активна моќност, реактивна моќност, очигледна моќност, моќност Фактор, фазен агол, итн.

Обезбедете различни статистички податоци и локални функции за складирање, како што се двонасочна моќност, побарувачка и други статистички податоци. Обезбедете месечна статистика за потрошувачка на електрична енергија за последните 12 месеци и дневна статистика за потрошувачка на електрична енергија за последните 31 дена

Поддршка за комуникациска функција RS485, Baud Стапка до 38400bps, Поддржете го протоколот Modbus RTU.

Поддржува еден интерфејс за излез на пулсот OptoCoupler и може да се постават излезни параметри.

Времето за освежување на ЛЦД е 1 секунда, Прирачник за поддршка или автоматско Скролувачки дисплеј (може да се прилагоди)

Параметри

1. Единицата може да мери и прикаже
Моментално РМ Вредности
Струја	По фаза, неутрален
Напон	L-l, l-n
Фреквенција	45 до 65Hz
Активна моќност	Вкупно и по фаза
Фактор на моќност	Вкупно и по фаза
Енергија Вредности (вклучете: увоз, Извоз, увоз + извоз)

Активна енергија	0 до 99999999.999 kWh
Мулти -тариф Активна енергија (Т1 - Т4)	0 до 99999999.999 kWh
2. Единицата може да мери и комуницира читање
Енергија Вредности
Очигледна енергија (вкупно)	Квасец од 0 до 999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999 година
Мулти-тариф реактивно енергија (Т1 - Т4)	0 до 9999999.999 kvarh, вклучете: увоз, извоз, увоз+извоз
Месечна потрошувачка на електрична енергија во последните 12 месеци	Вкупна активна енергија Опсег: 0 до 99999999.999 kWh
Дневна потрошувачка на енергија во последните 31 дена	Вкупна активна енергија Опсег: 0 до 99999999.999 kWh
3. Единицата може да се постави
Класа за комуникација	Адреса на Модбус, стапка на бауд, паритет малку, запре бит
Класа за конфигурација на системот	Корисничка лозинка (HMI), Тип на електроенергетски систем
Излезна класа на пулсот	Тип на излез на пулсот, ширина на излез на пулсот, стапка на излез на пулсот
Временска класа	Автоматско време на прикажување на скролување, позадинско осветлување време, време на систем (РТЦ), тарифа време

Спецификација

Електричен Карактеристики
Вид на мерење		RMS вклучувајќи хармоника на AC систем, поддршка 1P2W, 3P3W, 3P4W
Точност на мерење	Напон, струја	Класа 0,5, според IEC 61557-12
	Активна моќност	Класа 1 / 0,5, според IEC 61557-12
	Реактивна моќ	Класа 2, според IEC 61557-12
	Очигледна моќ	Класа 1, според IEC 61557-12
	Активна енергија	Класа 1 / 0,5, според IEC 62053-22, IEC 61557-12
	Реактивна енергија	Класа 2, според IEC 62053-23, IEC 61557-12
	Фактор на моќност	Класа 1, според IEC 61557-12
	Фреквенција	Класа 0,2, според IEC 61557-12
	Хармонично искривување	Класа 2, според IEC 61557-12
Стапка на ажурирање на податоците		1 секунда. Факултативно 100 ms
Влезен напон	Flotage слезината (една)	230 VAC (L-N) / 400 VAC (L-L)
	Директна врска	Измерен опсег: 85 до 275 VAC (L-N), 85 ~ 480 VAC (L-L)
	Опсег на фреквенција	45 до 65 Hz
	Капацитет на преоптоварување	2*ООН за 1 секунда
Влезен-струја	Измерен опсег	0,005 до 100 а, основната струја (IB) е 10а
Влезен-струја	Капацитет на преоптоварување	30*imax за 0,01 секунда
Излез на пулсот	Тип на интерфејс	Отворете го колекторот OptoCoupler
	Константа на пулсот	400 / 100/10/1 IMP / kWh (KVARH) (може да се конфигурира)
	Ширина на пулсот	60/100/200 милисекунди (може да се конфигурира), стандардно е 100 милисекунди
	Тип на излез на пулсот	Увоз/извоз/вкупна активна енергија, Увоз/извоз/вкупна реактивна енергија (Може да се конфигурира)
	Класа	Класа А, според IEC 62053-31
	Влезен напон	5 ~ 27 VDC
Светло на индикаторот за пулс на панелот		Константа на пулсот е 400Imp/kWh
Точност на часовникот во реално време		0,5 s/d

Механички Карактеристики
IP степен на заштита (IEC 60529)	Дизајниран за IP51 преден дисплеј, тело за IP30 метар
Димензии (W x h x d)	99 x 71 x 65 mm
Позиција за монтирање	Монтирање на железнички DIN
Материјал на случајот со метар	UL 94 V-0
Животна средина Карактеристики
Работна температура	-25 до+55
Температура на складирање	-40 до+80
Влажност	<90%, не-кондензирање
Степен на загадување	2
Надморска височина	До 2000м
Вибрации	10 Hz до 150Hz, IEC 60068-2-6
Електромагнетски Карактеристики
Електростатско празнење	Ниво 4, според IEC 61000-4-2 (1)
Имунитет на зрачените полиња	Ниво 3, според IEC 61000-4-3 (1)
Имунитет на електрични брзи транзиенти	Ниво 4, според IEC 61000-4-4 (1)
Имунитет на нагоре	Ниво 4, според IEC 61000-4-5 (1)
Имунитет на спроведени нарушувања	Ниво 3, според IEC 61000-4-6 (1)
Имунитет на магнетните полиња	IEC 61000-4-8 (1)
Имунитет на напон натопи	IEC 61000-4-11 (1)
Зрачеа емисии	Класа Б, според EN55011
Спроведени емисии	Класа Б, според EN55011
Хармоники	IEC 61000-3-2 (1)
(1): Експерименталниот тест се спроведува според барањата за одделение на производи од индустриска оценка во IEC61326-1
Безбедност
Категорија на мерење	Мачка III, според IEC 61010-1
Категорија на пренапон	Мачка III, според IEC 61010-1
Изолација	Тест за напон на наизменична струја: 4kV за 1 минута
Изолација	Тест на импулсен напон: 6KV - 1,2/50 μS бранова форма
Заштитна класа	II, според IEC610101
Комуникации
Интерфејси стандардни и протоколи	2-жица RS485, Modbus RTU
Стапка на буд	1200 до 38400 bps, стандардно е 9600 bps
Паритет малку	Ништо, дури и, чудно, стандардно не е ништо
Запрете малку	1 или 2, стандардно е 1
Време на одговор	<100ms
Режим на пренос	полу-дуекс
Растојание за пренос	До 1000м
Макс. Вчитување на автобусот	64 компјутери

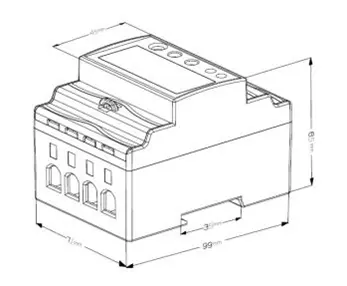

Димензии на инсталација
