Модулот за откривање на преостаната струја на серија XKCA е широко применлив, особено во станиците за јавно полнење за електрични возила, електрични мотоцикли, електрични велосипеди, такси за полнење и управување со безбедноста на електрична енергија. Тој нуди едноставна употреба и лесна инсталација.
Карактеристики
■ Едно едно снабдување +5 V
■ Двојно дигитален излез со отворен одвод, индикација за патување 20mAAC/6MADC
■ 3-фазни примарни проводници на модул (тип. 32а, максимум 40а)
■ PWM излез за индикација за преостаната струја на DC (0 ~ 30mA)
■ Излез на грешка за индикација за дефект на системот
■ Монтирана на PCB табла
■ Функција за само-тестирање
Апликации
■ Откривање на дефект на земјата
■ Станица за полнење на електрично возило
■ Тековно откривање на протекување на конверторот
Стандард
■ Применливо за IEC 62752 барања за преостаната струја
■ Применливо за IEC 62955 барања за преостаната струја за RDC-PD
■ Применливо за UL2231 барањата за преостаната струја
■ Компонентите дизајнирани ROHS/Rohs со целосен полнеж

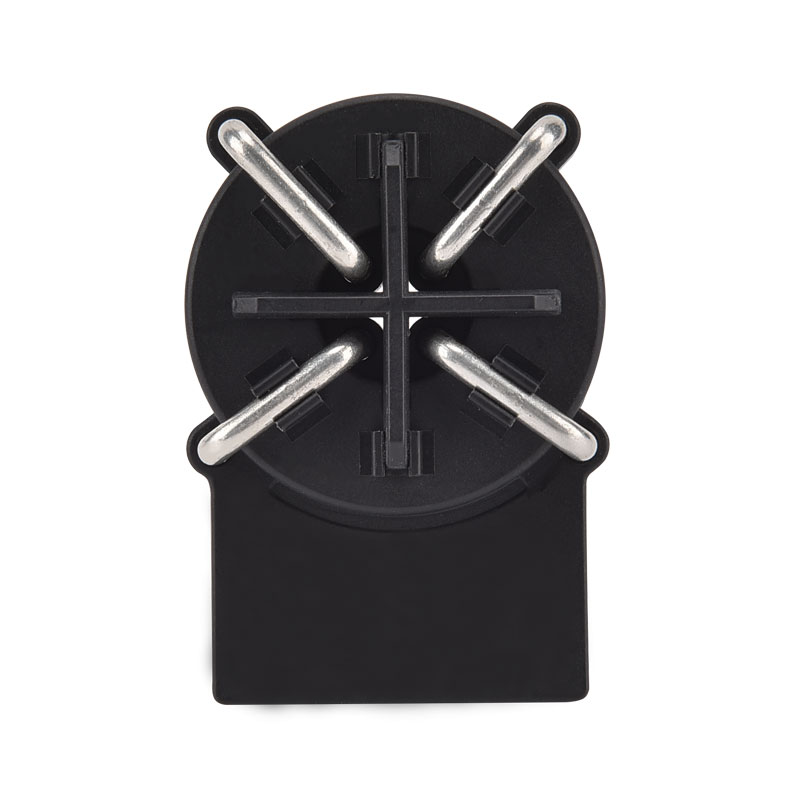

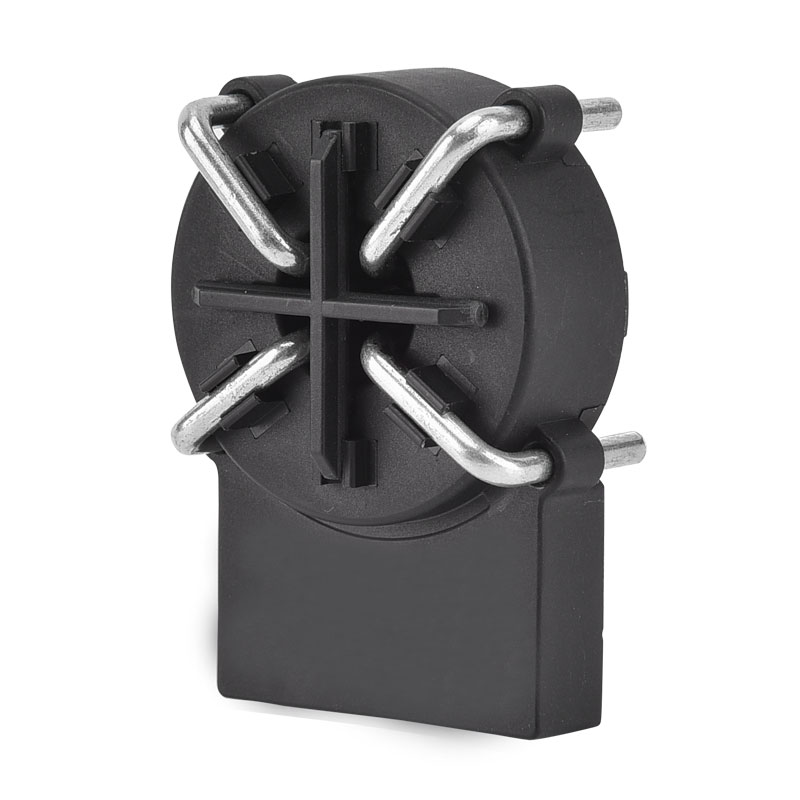

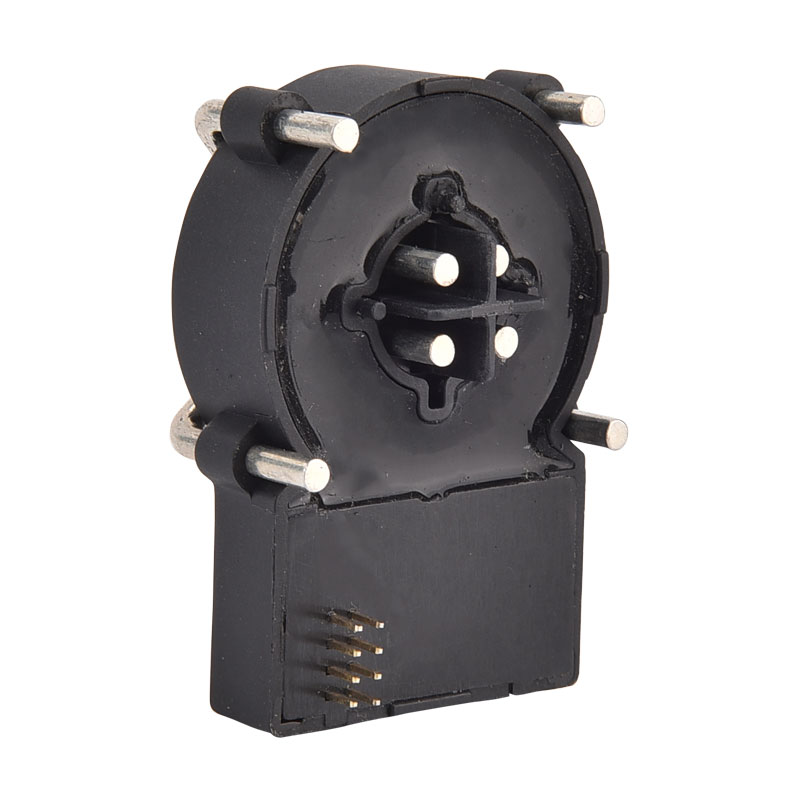

Аперанцијата на производот
Типична шематска апликација
Дефиниција на пинот :
Пин-не | Име на игла | Функција |
1 | Грешка | ■ Излезен пински за излез на отворено за означување на состојбата на дефектот на системот ■ Кога нема грешка во системот, овој пин ќе се спроведе на GND ■ Кога ќе се појави дефект на системот, овој пин ќе биде со голема импеданса |
2 | Тест-ин | ■ Кога овој пин е спроведен на 0VDC, модулот ќе ја пресмета нулта точка-попрска и ќе ја чува вредноста за да се регистрира во MCU за да ја заврши операцијата за калибрација. ■ По завршувањето на калибрацијата, системот внатрешно ќе генерира симулирана преостаната струја, за да провери дали модулот може да го направи точниот одговор. Во текот на оваа постапка, X20-OUT & X6-OUT ќе се сврти кон висока импеданса ако модулот работи точен. Внимание: ■ Кога ја користите функцијата за тестирање, главното коло мора да се прекине за да не се обезбеди проток на преостаната струја ■ Кога ја користите оваа функција на пинот, следете ја фигурата на временскиот дијаграм |
3 | X6-Out | ■ Ако преостаната струја ја надминува претходно поставената вредност на триење на DC (за овој модул обично 4,5 MADC), овој излез е во состојба на висока импеданса ■ Кога вкупната преостаната струја R.M.S ја надминува претходно поставената вредност на тековната вредност, овој излез е во состојба на висока импеданса ■ Кога ќе се случи систем на дефект, овој излез е во состојба на голема импеданса ■ За други нормални услови, овој излез е на ниско ниво (GND) |
4 | X20-OUT | ■ Ако преостаната струја ја надминува претходно поставената вредност на струјата (за чиста AC обично 17,8 MAAC), овој излез е во состојба на висока импеданса ■ Кога ќе се случи систем на дефект, овој излез е во состојба на голема импеданса ■ За други нормални услови, овој излез е на ниско ниво (GND) |
5 | Gnd | ■ земја |
6 | Vdd | ■ Напојување на модул, стандарден напон 5VDC ■ Влез на напон што е потребно да биде во рамките на 4,85 ~ 5.15VDC, можност за излез на моќност> 100mA ■ Снабдување со напојување РАПАЛ ≤ 150mV (Се предлага да се користи LDO коло, за референца IC LP2985A-50DB) |
7 | Pwm | ■ Укажување на DC преостаната тековна компонента со должен циклус со 8kHz PWM ■ Резолуција на излез = 3,33%/MADC од 0 ~ 30mADC ■ Точност околу 0,5 mm |
8 | Н.Ц. | ■ Не се користи |
Карактеристики на електрична/сигурност :
Знак | Мин | Типи | Макс | Единица | |
1 | Примарна номинална струја на РМС (1 фаза / 3 фаза) | 32 | 40 | A | |
2 | Напон на снабдување | 4.85 | 5 | 5.15 | V |
3 | Температура на амбиентална работа | -40 | +105 | ℃ | |
4 | Температура на складирање на околината | -20 | +65 | ℃ | |
5 | Статичка потрошувачка на енергија | 110 | MW | ||
6 | Електричен клиренс; примарен основен | 6.5 | мм | ||
7 | Електричен клиренс; основно-средно | 10 | мм | ||
8 | Растојание од лази; примарна примарна | 8 | мм | ||
9 | Растојание од лази; примарно-секундарна | 10 | мм | ||
10 | Влез на напон, ниско ниво | 0 | 0.6 | V | |
11 | Влез на напон, високо ниво | 4.2 | 5 | V | |
12 | Теоретски дизајн живот | 20 | Yr | ||
13 | Оперативна надморска височина | 4000 | m |
Тековен пат за патување (карактеристики поврзани со преостаната струја)
Wav | Фрек | Мин | Типи | Макс | Единица | |
1 | AC | 50Hz | 15 | 17.8 | 20 | Ма |
2 | A0 | 50Hz | 11 | 17 | 26 | Ма |
3 | A90 | 50Hz | 10 | 18.5 | 27 | Ма |
4 | A135 | 50Hz | 10 | 22.9 | 28 | Ма |
5 | 2pdc | - | 3.5 | 5.0 | 7 | Ма |
6 | 3pdc | - | 3.1 | 4.5 | 6.2 | Ма |
7 | S-dc | - | 3.0 | 4.5 | 6.0 | Ма |
Време на патување (остатоци поврзани со струјата поврзани со струјата)
Wav | Фрек | Струја | Типи | Макс | Единица | |
1 | AC | 50Hz | 30mA | 50 | 1000 | ms |
2 | AC | 50Hz | 60mA | 16 | 100 | ms |
3 | AC | 50Hz | 150ma | 15 | 60 | ms |
4 | AC | 50Hz | 5А ~ 100А | 8.5 | 60 | ms |
5 | A0 | - | 42ma | 25 | 100 | ms |
6 | A0 | - | 84ma | 18 | 60 | ms |
7 | A0 | - | 210ma | 10 | 60 | ms |
8 | A0+DC | - | 42MA+6MADC | 18 | 60 | ms |
9 | A0+DC | - | 84MA+6MADC | 15 | 60 | ms |
10 | A0+DC | - | 210MA+6MADC | 15 | 60 | ms |
11 | S-dc | - | 6mA | 48 | 1000 | ms |
12 | S-dc | - | 60mA | 16 | 100 | ms |
13 | S-dc | - | 300ma | 8.5 | 60 | ms |
14 | 2pdc/3pdc | - | 60mA | 20 | 100 | ms |
15 | 2pdc/3pdc | - | 120ma | 15 | 60 | ms |
16 | 2pdc/3pdc | - | 300ma | 12 | 60 | ms |
17 | 2pdc/3pdc | - | 5А ~ 100А | 12 | 60 | ms |
Димензија на производот (ММ)
Дијаграм за тајминг
■ T0 како време на чекање за стабилизација на системот, T0≈ 270ms
■ T1 Како време на чекање, се предлага T1 ≥ 100ms
■ T2 Како калибрација и време на нарачка за само-тест, се предлага 50ms ≤ T2 ≤ 100ms
■ T3 Како време на чекање за само-тест DC, T3≈ 200ms, се предлага да се прочита x6-Out по 300ms
■ T4 Како време на чекање за само-тест AC, T4≈ 690ms, се предлага да се прочита X30-Out по 300ms
■ T5 како време на времетраење на индикација за само-тест, T5 ≈ 1580ms
■ T6 како време на времетраење на индикација за само-тест DC, T6 ≈ 1090ms
Само-тест коло
■ 2 ВИДОВИ НА ЗКТ за да се генерира симултана DC преостаната струја
■ Со користење на VDD за генерирање типична вредност = 6,53 MADC симулирана преостаната струја
■ Оваа струја е најограничена состојба на тропање за да се тестира дали системот работи правилно
Праг на флип на дигитален сигнал :
■ За избегнување на осцилацијата на сигналот, поставено е излегување на сигналот за газење со праг на исфрлување и праг
■ Кога го тропате прагот достигна , поврзаниот X-Out Flip , и кога струјата се намали на прагот на закрепнување
, Последниот X-Out Flip повторно, назад во состојба на ниско ниво
■ е поставена како 100% типична вредност на тропање и
е поставена како 55% типична вредност на тропање
