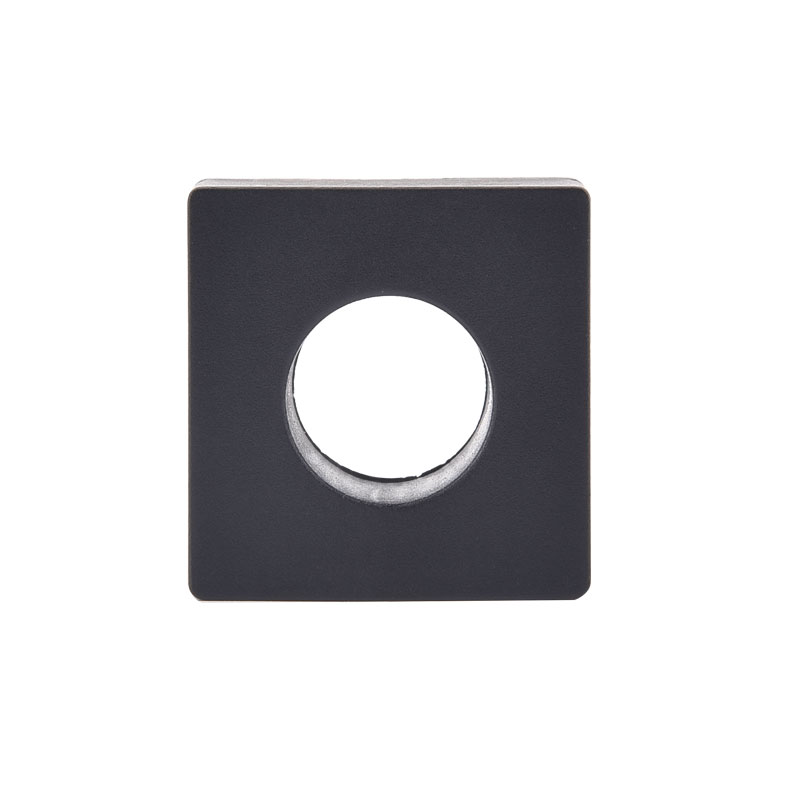

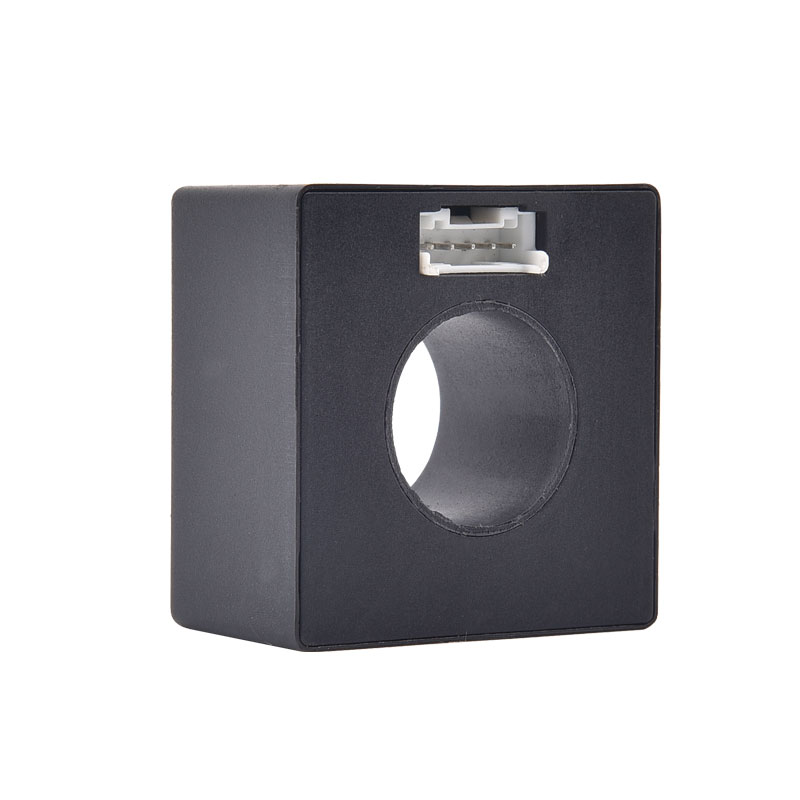

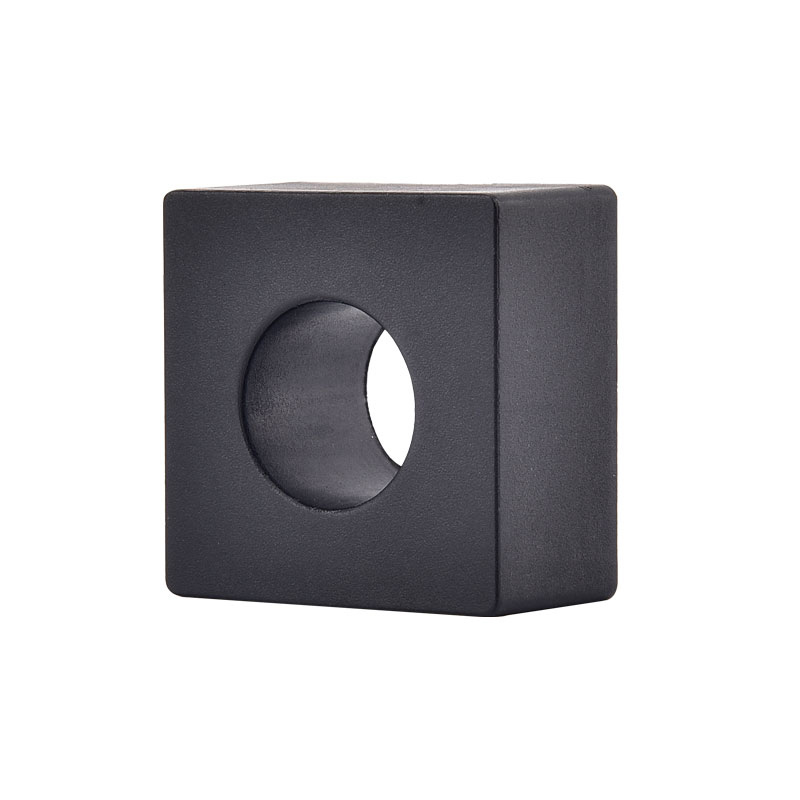

Сензор за истекување на ниска потрошувачка од типот Б-тип

Xinkong е професионален производител и снабдувач на сензори за протекување од типот Б-тип со долгогодишно искуство. Сензорот за истекување на ниска потрошувачка Б-тип може да исполни многу апликации, доколку сте заинтересирани за нашите квалитетни услуги, можете да не се консултирате сега, и ние ќе се вратиме на вас веднаш. Неисправниот систем може да стане опасен за луѓето или да предизвика пожари. Пред да дојде досега, модулите за напојување мора да се исклучат од решетката. Струјата на истекување содржи компоненти на DC и AC. Затоа е неопходна единица за мониторинг чувствителна на AC/DC.

Испрати барање

Опис на производот

Xinkong е производител и добавувач на сензори за истекување со ниска потрошувачка Б-тип, добро познат за квалитетна услуга. Wenzhou Xinkong Import & Export Co., Ltd. е иновативно претпријатие кое интегрира научно истражување, производство и продажба. Продажната мрежа на компанијата опфаќа многу земји и региони како Европа и Југоисточна Азија, а нејзиниот квалитет и услуга на производот се добро примени од клиентите. Може да бидете сигурни да купите сензор за истекување на ниска потрошувачка Б-тип од нас.

Карактеристики

■ Едно едно снабдување +5 V

■ Излез на високо и ниско ниво

■ Функција за само-тестирање

■ Монтирана на PCB табла

Апликации

■ Откривање на дефект на земјата

■ Станица за полнење на електрично возило

■ Тековно откривање на протекување на конверторот

Стандард

■ Применливо за IEC 62752 барања за преостаната струја

■ Применливо за IEC 62955 преостанати тековни барања за RDC-MD

■ Компонентите дизајнирани ROHS/Rohs со целосен полнеж

Преглед

Важна безбедносна функција на овие уреди е монитор на струјата на истекување на целиот систем од модули за напојување против Земјата. Неисправниот систем може да стане опасен за луѓето или да предизвика пожари. Пред да дојде досега, модулите за напојување мора да се исклучат од решетката. Струјата на истекување содржи компоненти на DC и AC. Затоа е неопходна единица за мониторинг чувствителна на AC/DC.

Модулот за откривање на преостаната струја на серија XKCA е широко применлив, особено во станиците за јавно полнење за електрични возила, електрични мотоцикли, електрични велосипеди, такси за полнење и управување со безбедноста на електрична енергија. Тој нуди едноставна употреба и лесна инсталација.

Типична шематска апликација

Дефиниција на пинот ：

Број на пин	Симбол	Тип на пин	Функции
1	Vdd	Моќ	Напојување на модул, стандарден напон 5VDC Влез на напон, потребен за да биде во рамките на 4,85 ~ 5.15VDC, можност за излез на моќност> 100mA Напојување на напојување ≤ 150mV
2	Патување	Излез	Кога преостанатата струја го надминува прагот, нивото на излез се менува од дното на високо
3	Gnd	Моќ	Земја
4	Кал	Влез	Кога овој пин ќе биде спроведен на 0VDC, модулот ќе го пресмета нултата-точка-лефт и ќе ја чува вредноста за регистрација во MCU за да ја заврши операцијата за калибрација. Кога ја користите функцијата CAL, главното коло мора да биде отсечено за да не се обезбеди проток на преостаната струја
5	Тест	Влез	Пред да започнете со полнење, извршете тест за симулација на производот преку овој пин за да потврдите дали производот функционира нормално

Карактеристики на електрична/сигурност ：

	Знак	Мин	Типи	Макс	Единица
1	Примарна номинална струја на РМС (1 фаза / 3 фаза)		32	80	A
2	Напон на снабдување	4.85	5	5.15	V
3	Релативна влажност			95	%
4	Температура на амбиентална работа	-40		+105	℃
5	Температура на складирање на околината	-20		+65	℃
6	Потрошувачка на енергија			≤110	MW
7	Влез/излез на напон, ниско ниво	0		0.6	V
8	Влез/излез на напон, високо ниво	4.2		5	V
9	Теоретски дизајн живот		≧ 20		Yr
10	Оперативна надморска височина			≤4000	m

Тековен пат за патување (карактеристики поврзани со преостаната струја)

	Wav	Фрек	Мин	Типи	Макс	Единица
1	S-dc	-	3	4.5	6	Ма
2	2pdc	-	3.5	5	7	Ма
3	3pdc	-	3.1	4.5	6.2	Ма

Време на патување (остатоци поврзани со струјата поврзани со струјата)

	Wav	Фрек	Струја	Типи	Макс	Единица
1	S-dc	-	6mA	100	1000	ms
2	S-dc	-	60mA	50	300	ms
3	S-dc	-	200ma	50	100	ms
4	2pdc	-	60mA	50	300	ms
5	2pdc	-	200ma	50	100	ms
6	3pdc	-	60mA	50	300	ms
7	3pdc	-	200ma	50	100	ms

Време на норип (карактеристики поврзани со преостаната струја)

	Wav	Фрек	Струја	Ниско ограничување	Единица
1	AC	50Hz	30mA	∞	ms
2	AC	50Hz	60mA	300	ms
3	AC	50Hz	150ma	80	ms
4	AC	50Hz	5а	80	ms

Димензија на производот (ММ)

Белешка: Терминалните жици можат да се прилагодат.

Дијаграм за тајминг

■ Брзина на напојување со VDD ≤ 5ms/v

■ T1 Како време на чекање, се предлага T1 ≥ 100ms

■ 50ms≤ T2≤100ms, CAL пин ниско време поголемо од 50ms, производот започнува да влегува во нулта фаза

■ T3≥500ms и почекајте да се заврши нулата

■ T400m400ms, а сигналот за тестирање на тестот мора да почека додека не заврши Т3 пред да се примени

■ Излез на пинот за патување со големо времетраење TX = 100ms (потврдете ја функцијата за само-тест)

■ ty = 100ms е време на избледување на високо ниво на патување со пинот (оневозможува верификација на само-тест)

Само-тест коло

■ 2 ВИДОВИ НА ЗКТ за да се генерира симултана DC преостаната струја
■ Со користење на VDD за генерирање типична вредност = 6,53 MADC симулирана преостаната струја
■ Оваа струја е најограничена состојба на тропање за да се тестира дали системот работи правилно

Праг на флип на дигитален сигнал ：

■ За избегнување на осцилацијата на сигналот, поставено е излегување на сигналот за газење со праг на исфрлување и праг

■ Кога стигнавте на прагот， Поврзаниот X-Out Flip ， и кога струјата се намали на прагот на закрепнување , Последниот X-Out Flip повторно, назад во состојба на ниско ниво
